前回、こちらの照明をトレーラーに取り付けしました。
その中で
現在は100V駆動(インバーターONじゃないと点灯しない状態)なので、サブバッテリーから直接点灯させたい
みたいなことを言いました。
来週からトレーラーを使って出かける予定なので、その前にやってしまうことにしました。
まず、今回取り付けた照明

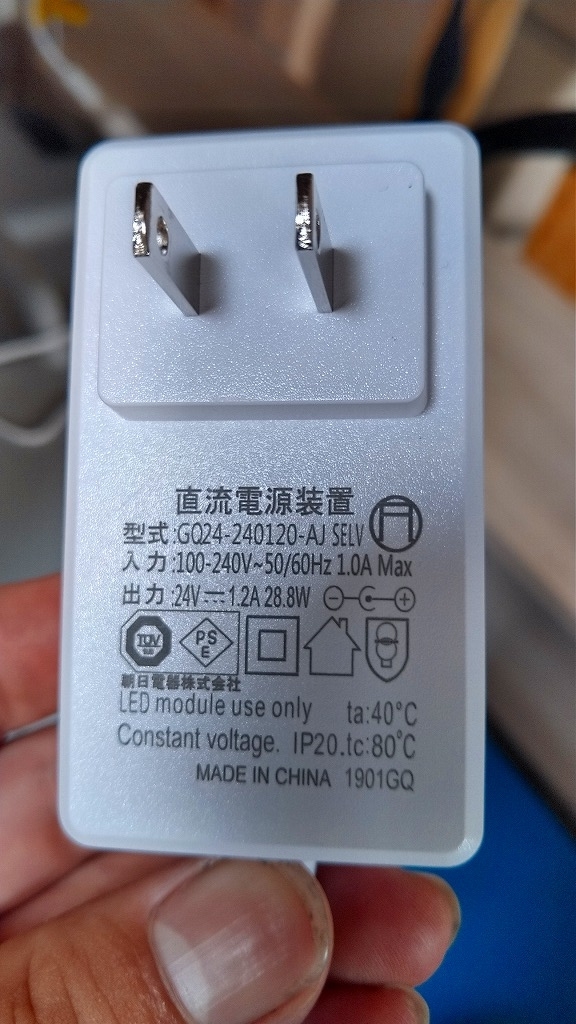

これはACアダプターが付属していてDC24Vに変圧させ、それで点灯させているようです。
必要スペックはDC24V出力の最大1.2Aを満たす物。

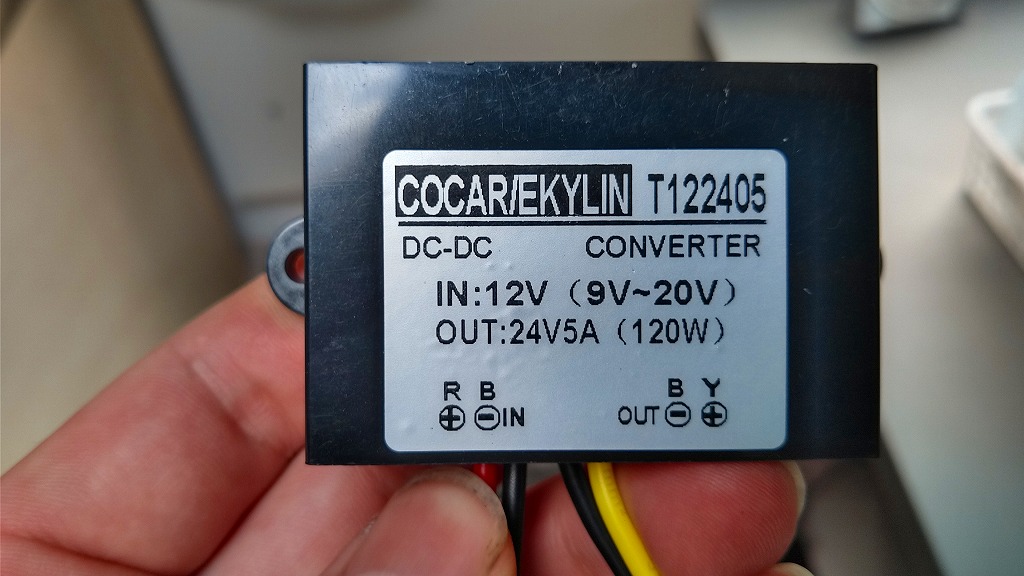

ですので今回こちらを使いました。
値段は1600円ほど。
これでトレーラー内のDC12VバッテリーからDC24Vを生成できます。

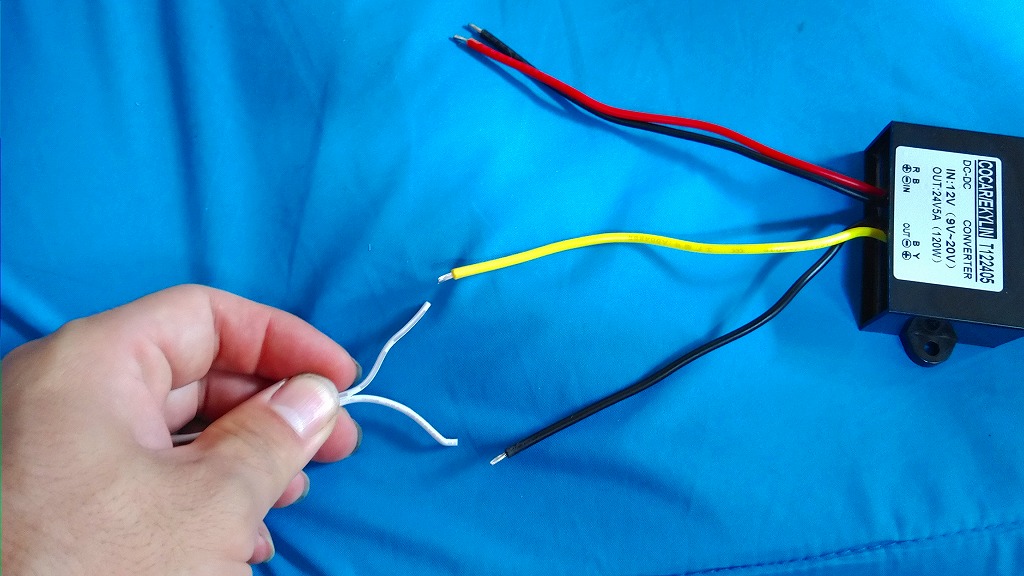

照明器具側配線の+-を事前に調べ、極性を合わせてコンバーターの出力側へ接続します。
コンバーターの入力側にはバッテリーからの線を接続します。

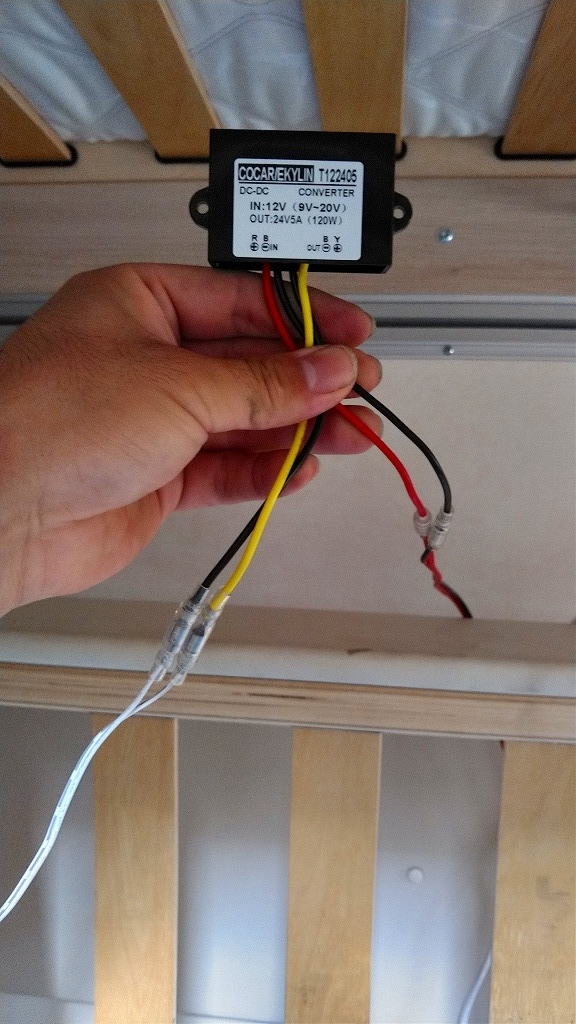

写真奥から来ている赤黒線がトレーラーバッテリー(12V)からの電源。
黄黒線が出力線(24V)です。

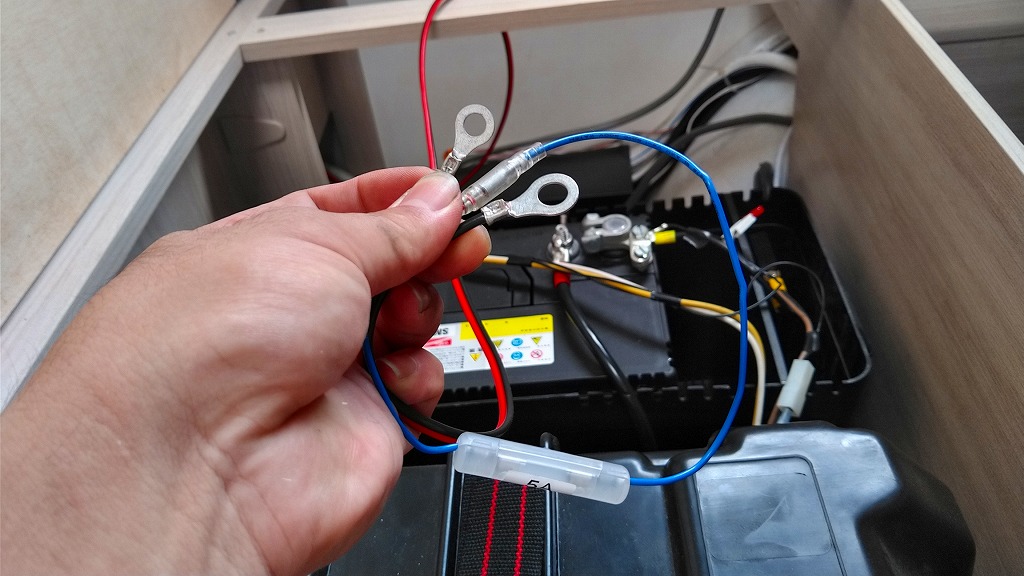

ヒューズを5A入れまして、バッテリーの端子に接続します。安全のためヒューズは必ず一次側に入れましょう。
配線はトイレの裏を通して引いてきました。

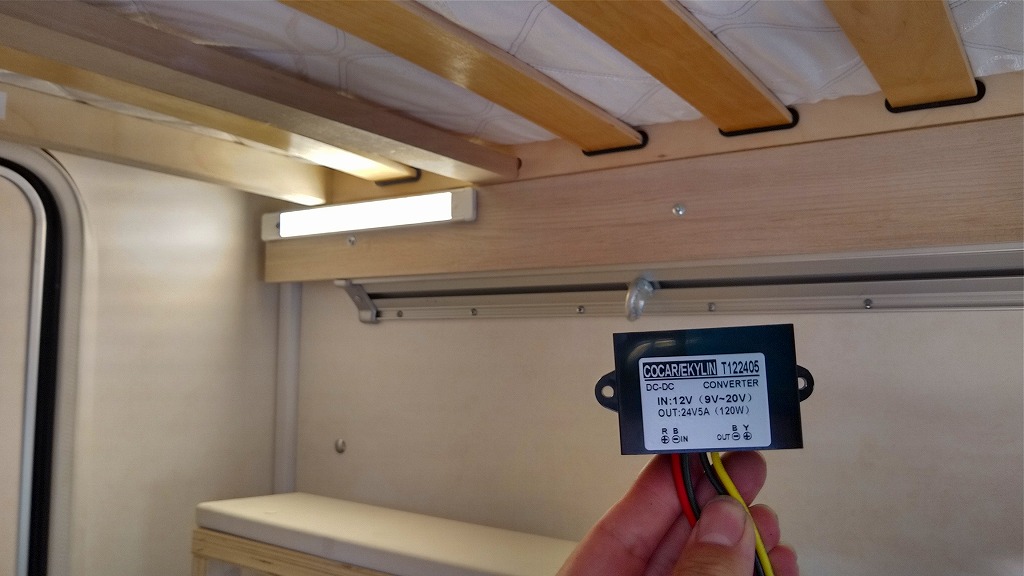

ばっちり動作しました!
これでインバーターをONしなくても点灯するようになり、照明として”当たり前”になりました。(笑)
DC-DCコンバーターから「鳴き」が発生するかなと思ったんですが起きませんでした。良かった。
あとは消灯時でも電気を食うでしょうから、気になるようならDC-DCコンバーターの入力側にスイッチを取り付けようと思います。
